SL-F73 / SL-S550:

SL-F73

Technische Daten:

Laufwerk (711B3 CHASSIS)

Bildsuchlauf
Standbild
Einzelbildschaltung
Go to zero ?
Auto Rücklauf
Auto Play

Video

2 Video Köpfe
Super Beta für besser Farben

Audio

Mono Linear

Tuner

Elektronik Tuner 14 Programme
VHF K2-4 und K5-12
UHF K21-69

Timer

1 Aufnahme innerhalb 7 tagen
Tägliche Wiederholung.

Netzteil

110 bis 240V
23W

Anschlüsse

Cinch- Video In, Video Out
Cinch- Audio In, Audio Out

Fernbedienung

RMT-V550 Infrarot

Abmessungen

ca. 430 x 103 x 360mm
ca. 5,5 kg

Servicemanual SL-F73 SL-S550

Probleme mit dem Capstan Motor.

Kein Bandtransport aber Zeitlupe geht.
Hier für kommt der Elko auf dem Motorplatine in Frage.
Der VHS Rekorder SLV-402 hat einen ähnlichen Motor auch heir geht der Elko kaput.
Zurück

Bilder

SL-F73 von oben
Hier der SL-F73 von oben und geöffnet. Man erkennt den recht "modernen" Aufbau.

SL-F73 von hinten
Und nun von hinten. Hier sieht man den ebenfals "modernen" standart Modulator.

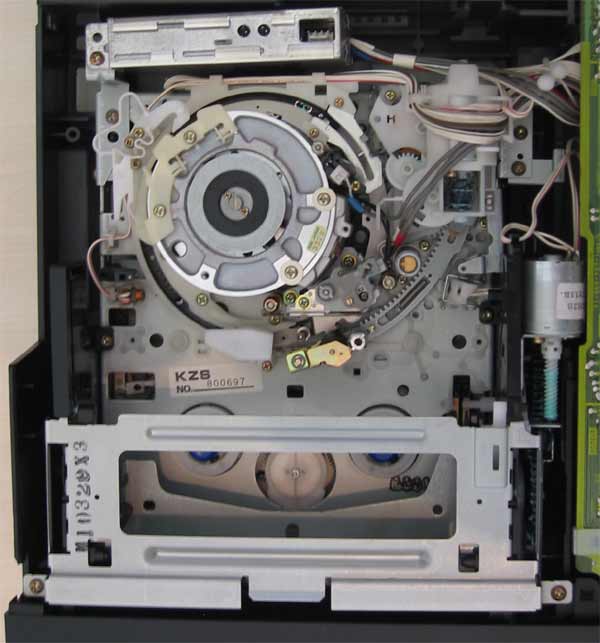

Das Laufwerk vom SL-F73
Ein Blick in's Laufwerk des SL-F73
